Ngyên lý hoạt động của Biến tần

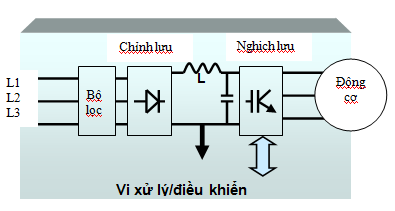

Nguyên lý hoạt động cơ bản của bộ biến tần cũng khá đơn giản. Chủ yếu qua 2 công đoạn sau: Công đoạn 1:Chỉnh lưu đầu vào AC->DC nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng nhờ chỉnh lưu cầu diode và tụ điện. Điện đầu vào có thể là một pha hoặc ba pha sau khi chỉnh lưu ta được DC đầu vào là 310v với AC là 220v và 530v DC với đầu vào 380v AC Công đoạn 2: Điện áp một chiều ở trên sẽ được biến đổi ngược lại thành điện áp xoay chiều 3 pha đối xứng. Điện áp DC đầu vào sẽ bị băm xung để trở thành điện áp AC thông qua phần công suất thường dung là IGBT (IGBT là từ viết tắt của Tranzito Lưỡng cực có Cổng Cách điện hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của Biến tần) của Biến tần sẽ tạo ra một điện áp Xoay chiều ba pha bằng phương pháp điều chế độ rộng xung (PWM). Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn lực hiện nay, tần số chuyển mạch xung có thể lên tới dải tần số siêu âm nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ. Hệ thống điện áp xoay chiều 3 pha ở đầu ra có thể thay đổi giá trị biên độ và tần số vô cấp tuỳ theo bộ điều khiển (khi cần tăng hoặc giảm tốc độ của động cơ)
